vSphere 중첩 가상화 (Nested ESXi) 환경 구축 -1

ESXi 는 VMware 에서 개발한 OS 입니다.
VMware vSphere 중첩(Nested) 가상화 환경을 구성 과정을 정리하고자 합니다.

Nested ESXi 구성도

위 그림은 중첩 가상화 구성도 입니다. 위와 같이 구성할 예정 입니다.
기존에 구성되어 있는 ESXi 01 위에 또 하나의 ESXi 02를 생성할 것 입니다.

중첩된 환경을 구축하는 이유는 단순히 테스트 하기 위해 구성합니다.
중첩 가상화 환경에서는 정상적인 동작을 보장하지 않기 때문에, 테스트 외의 목적으로 사용을 권장하지 않습니다.



1. Nested ESXi (VM) 배포

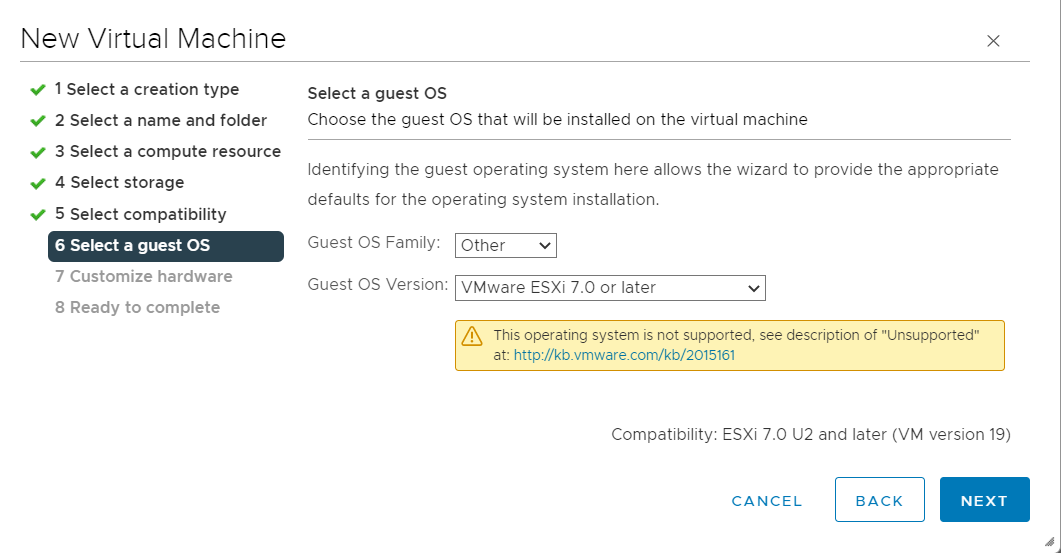

ESXi 01 에서 '새 가상 시스템 생성' 하여, ESXi 02 배포 할 수 있습니다. [Select a guest OS (게스트 운영 체제 선택)] 시, VMware ESXi OS를 선택합니다.

위와 같이 중첩 가상화 환경을 위한 "Expose hardware assisted virtualization to the guest OS" 옵션을 필수적으로 체크해야 합니다. 이 후 설치 절차는 기존 VM 생성 절차와 동일합니다.



2. Nested ESXi 설치

Nested ESXi 설치 진행 과정은 ESXi를 단일로 설치하는 과정과 동일합니다.

ESXi 설치를 진행합니다.

설치 완료 후 접속하여 네트워크 설정을 진행하였습니다.

① 콘솔 ID/PW 로그인 (기본 ID는 root 입니다.) 합니다.

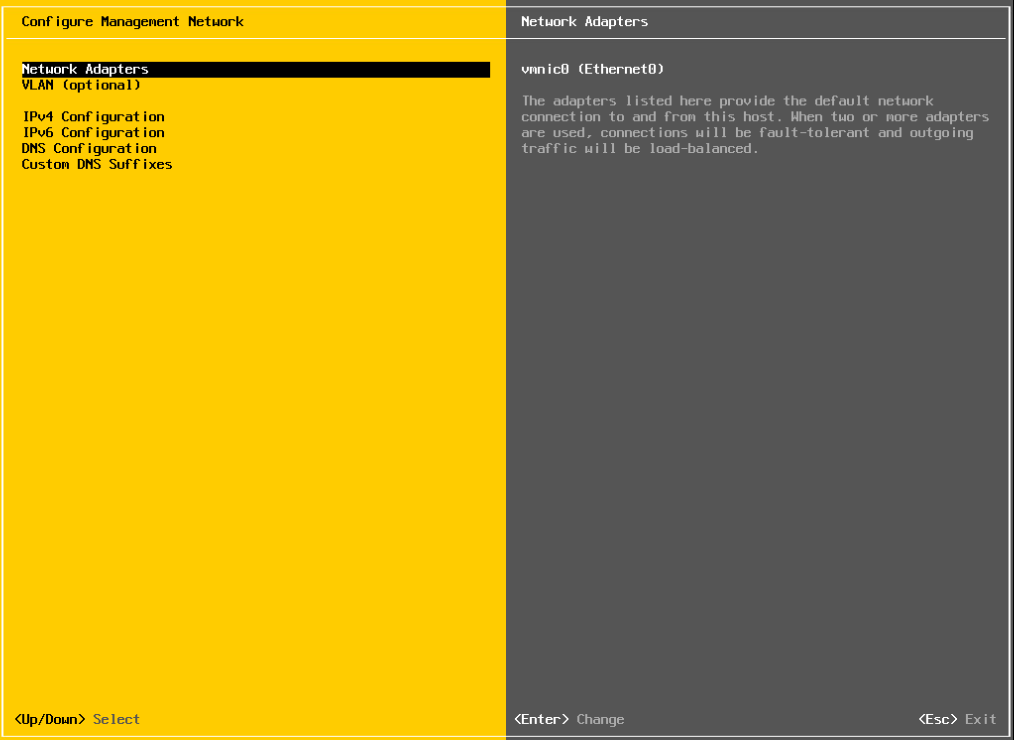

② [F2] - [root Password 입력] - [Configure Management Network] 메뉴에 접속합니다.
③ 회사 네트워크 환경에 맞춰 네트워크를 설정합니다. 저는 아래 항목에 대한 설정을 진행하였습니다.
- VLAN Config
- IPv4 Static Config
- IPv6 Disable ( IPv6 를 사용하지 않을 예정이므로, 비활성화 = 장애 발생 방지)
- DNS Config

[Test Management Network] 메뉴에 접속하면, 설정된 네트워크가 정상적으로 통신하는지 확인할 수 있습니다.

네트워크 설정, 네트워크 복구 ( 표준 스위치 및 포트 그룹 생성, VDS / 표준 스위치 복구 등), 로그 확인, Shell 접속 허용 등.. ESXi  Console 에서는 장애 시에 대응할 수 있는 설정할 수 있습니다.

다음 포스팅에 Nested ESXi 의 기능을 포스팅 하겠습니다. 😊
